Klinger Magnetic Level Gauges – ระบบวัดระดับของเหลวด้วยแม่เหล็ก สำหรับงานอุตสาหกรรมความปลอดภัยสูง

Magnetic Level Gauge (MLG) คืออุปกรณ์วัดระดับของเหลวแบบไม่สัมผัสภายนอก (Non-Contact Indication) ที่ออกแบบตามหลักวิศวกรรมเพื่อให้การแสดงผลแม่นยำ ปลอดภัย และทนทานต่อสภาวะการใช้งานรุนแรง เหมาะสำหรับงานที่เกี่ยวข้องกับของเหลวอันตราย ของเหลวไวไฟ ของเหลวกัดกร่อน หรือระบบที่ต้องการความเชื่อถือได้สูง

• แสดงผลต่อเนื่อง (Continuous Level Indication) ตอบสนองทันทีเมื่อระดับของเหลวเปลี่ยนแปลง
• ระบบแม่เหล็ก Omni-Directional พร้อม Free Float แบบไม่ต้องมีไกด์ (Non-Guided System) ลดปัญหาการติดขัดของลูกลอย
• โครงสร้างปิดสนิท (Sealed Chamber Design) ลดความเสี่ยงการรั่วไหลสู่บรรยากาศ เหมาะกับของเหลวอันตรายหรือเป็นพิษ
• รองรับแรงดันสูงได้ถึง 400 bar (ตามการออกแบบ)
• รองรับอุณหภูมิสูงได้ถึง 400°C (ขึ้นกับวัสดุและเงื่อนไขใช้งาน)
• รองรับช่วงความถ่วงจำเพาะ (SG) ประมาณ 0.3 – 2.2
• ความยาวผลิตได้ตามต้องการ (ต่อเนื่องได้ถึง 6 เมตรต่อท่อน)
• ตัวเรือนแสดงผลหมุนได้ 360° เพื่อให้เหมาะกับตำแหน่งติดตั้ง
• ป้องกันระดับ IP66/IP67
• มีระบบ Automatic Float Fail Warning เพิ่มความมั่นใจในการตรวจสอบ
• มีวัสดุให้เลือก เช่น Stainless Steel, Titanium, PTFE/PFA Lined, PP, PVDF, uPVC ตามสภาพของไหล

ระบบเสริมสำหรับการควบคุมและสัญญาณ

1. Level Switch (Point Switching)
สามารถติดตั้งสวิตช์เตือนระดับสูง–ต่ำ หรือระดับกลาง พร้อมตัวเลือกแบบ Intrinsically Safe (I.S.) และ Explosion Proof ตามมาตรฐาน ATEX

2. Level Transmitter 4–20 mA

• ระบบ Two-wire 4–20 mA

• ความละเอียดมาตรฐาน 5 / 10 / 20 mm

• รองรับ HART®, PROFIBUS® PA, FOUNDATION™ Fieldbus (Option)

• ติดตั้งเพิ่มภายหลัง (Retrofit) ได้โดยไม่ต้องหยุดกระบวนการ

อะไหล่กระจกมองระดับทรงกลม KLINGER (Circular Sight Glass Spare Parts)

อะไหล่กระจกมองระดับทรงกลมจาก KLINGER ออกแบบสำหรับงานวัดและตรวจสอบระดับของเหลวในระบบอุตสาหกรรม เช่น หม้อไอน้ำ ถังแรงดัน และระบบท่อกระบวนการผลิต โดยผลิตจาก Borosilicate Glass ชนิด Extra-Hard ผ่านกระบวนการอบชุบแข็ง (Thermally Pre-stressed) และทดสอบคุณสมบัติตามมาตรฐาน DIN / OeNORM เพื่อความมั่นใจด้านความแข็งแรงและความปลอดภัยในการใช้งาน

คุณสมบัติทางวิศวกรรม

• รองรับอุณหภูมิการใช้งานตั้งแต่ -273°C ถึง +300°C (บางขนาดรองรับได้ถึง 356°C)
• ค่าความทนแรงดัด (Bending Strength) ≥ 160 N/mm²
• ค่าสัมประสิทธิ์การขยายตัวเชิงเส้นต่ำ ลดความเสี่ยงจาก Thermal Shock
• ความทนทานต่อสารเคมีสูง

  • Hydrolytic Class 1 (ISO 719)

  • Acid Class 1 (DIN 12116)

  • Alkali Class 2 (ISO 675)

• ไม่อนุญาตให้ใช้กระจกโซดาไลม์ (Soda-lime glass) เพื่อความปลอดภัยในงานแรงดัน

การเลือกใช้งานอย่างถูกต้อง

ความหนาของกระจกต้องคำนวณตามหลักวิศวกรรม โดยพิจารณา:

• เส้นผ่านศูนย์กลางเฉลี่ยของปะเก็น
• แรงดันใช้งานสูงสุด (PB – Working Pressure)
• ค่าความแข็งแรงของวัสดุ
• Safety Factor ที่เหมาะสม

มีขนาดให้เลือกหลากหลาย ทั้งแบบตามมาตรฐาน DIN 7080 และ OeNORM M7353 รวมถึงขนาดพิเศษสำหรับงานเฉพาะทาง พร้อมชุดปะเก็น (Gasket Set) และแผ่นไมก้า (Mica) สำหรับงานไอน้ำแรงดันสูง

KLINGER Reflex Level Gauge รุ่น R 100-D / R 100-DA สำหรับงานไอน้ำแรงดันสูง

KLINGER Reflex Level Gauge รุ่น R 100-D และ R 100-DA เป็นอุปกรณ์วัดระดับของเหลวแบบกระจกสะท้อน (Reflex Glass) ออกแบบมาสำหรับงานไอน้ำอิ่มตัว (Saturated Steam) และงานอุตสาหกรรมที่ต้องการความชัดเจนในการมองเห็นระดับ พร้อมโครงสร้างแข็งแรงตามมาตรฐานวัสดุของ KLINGER

รุ่น R 100-D / R 100-DA รองรับแรงดัน PN 40 (22 bar) ที่อุณหภูมิไอน้ำอิ่มตัวสูงสุดประมาณ 216°C โครงสร้างผลิตจากวัสดุคุณภาพอุตสาหกรรม เช่น ASTM A105, AISI 316 และกระจก Borosilicate ชนิด Reflex ช่วยเพิ่มความคมชัดในการแสดงผลระดับน้ำ โดยไม่ต้องใช้แหล่งกำเนิดแสงภายนอก

เหมาะสำหรับ:

• หม้อไอน้ำ (Boiler)
• ถังแรงดัน (Pressure Vessel)
• ระบบไอน้ำในโรงงานอุตสาหกรรม
• ระบบผลิตพลังงาน และกระบวนการผลิตที่ใช้ Steam

เหตุผลที่เลือกใช้ KLINGER R 100-D / R 100-DA

• โครงสร้างออกแบบสำหรับงาน Steam โดยเฉพาะ
• รองรับมาตรฐานแรงดันอุตสาหกรรม
• บำรุงรักษาและเปลี่ยนอะไหล่ได้
• เหมาะกับงานที่ต้องการความปลอดภัยและความแม่นยำในการตรวจสอบระดับ

KLINGER Transparent Level Gauge รุ่น T 85 และ TA 120 สำหรับงานแรงดันและอุณหภูมิสูง

KLINGER Transparent Level Gauge รุ่น T 85 และ TA 120 เป็นอุปกรณ์วัดระดับของเหลวแบบกระจกใส (Transparent Type) สำหรับงานไอน้ำแรงดันสูงและงานกระบวนการอุตสาหกรรมที่ต้องการความชัดเจนสูงสุดในการมองเห็นระดับจริงภายในถังแรงดัน รองรับการติดตั้งร่วมกับ Gauge Valve รุ่น DVK 2 พร้อมระบบ Safety Ball เพิ่มความปลอดภัยขณะใช้งาน

ออกแบบตามมาตรฐานวัสดุของ KLINGER (Material Code FS/H) ใช้กระจก Borosilicate แบบ Thermally Prestressed พร้อมแผ่น Mica Shield ป้องกันการกัดกร่อนจากไอน้ำและของเหลวอุณหภูมิสูง

KLINGER T 85 – PN 160 สำหรับ Steam 85 bar

เหมาะสำหรับงานไอน้ำอิ่มตัวแรงดันสูง

ข้อมูลทางเทคนิคหลัก

• Nominal Pressure: PN 160 (85 bar)
• อุณหภูมิ: สูงสุดประมาณ 298°C (Saturated Steam)
• กระจก: Borosilicate Transparent Glass B
• รองรับ Illuminator IP65 สำหรับงานที่ต้องการแสงส่องระดับ
• โครงสร้างหมุนได้ 360° เพื่อความสะดวกในการติดตั้ง
• รองรับการเชื่อมต่อหน้าแปลนตามมาตรฐานสากล

---

KLINGER TA 120 – PN 250 สำหรับ Steam 120 bar

ออกแบบสำหรับระบบไอน้ำแรงดันสูงพิเศษ

ข้อมูลทางเทคนิคหลัก

• Nominal Pressure: PN 250 (120 bar)
• อุณหภูมิ: สูงสุดประมาณ 323°C (Saturated Steam)
• กระจก: Borosilicate Transparent Glass TA 28
• พร้อม Mica Shield ป้องกันการกัดกร่อนจากไอน้ำ
• ใช้ร่วมกับ Gauge Valve DVK 2 พร้อม Safety Ball
• รองรับงาน Boiler และ Pressure Vessel ขนาดใหญ่

Klinger Bi-Colour Level Gauge KTA – เกจวัดระดับแบบสองสีสำหรับงานแรงดันสูง

KLINGER Bi-Colour Level Gauge รุ่น KTA คือเกจวัดระดับของเหลวแบบแสดงผล 2 สี (แดง/เขียว) สำหรับงานอุตสาหกรรมที่ต้องการความชัดเจนในการมองเห็นระดับ โดยเฉพาะระบบไอน้ำและของเหลวแรงดันสูง

รองรับแรงดันสูงสุด PN 315 (180 bar) และอุณหภูมิไอน้ำอิ่มตัวได้ถึง 355.5°C ตัวกระจกเป็น Borosilicate Transparent Glass TA 28 พร้อมแผ่นป้องกัน Mica Shield ช่วยยืดอายุการใช้งานในงานไอน้ำ และมาพร้อม Illuminator มาตรฐาน IP65 สำหรับการมองเห็นในพื้นที่แสงน้อย

Red light for the steam
Green light for the liquid

เหมาะสำหรับการติดตั้งใน:

• หม้อไอน้ำ (Boiler Systems)
• ระบบผลิตไอน้ำในโรงงานอุตสาหกรรม
• โรงไฟฟ้า และกระบวนการผลิตที่ใช้ของเหลวแรงดันสูง

Klinger KTA ได้รับการออกแบบเพื่อให้การอ่านค่าระดับเป็นไปอย่างแม่นยำและปลอดภัย ตามหลักการออกแบบเกจวัดระดับในงานแรงดันสูง โดยคำนึงถึงความทนทานของกระจกและซีลภายใต้สภาวะการทำงานจริง

อะไหล่กระจกวัดระดับน้ำ Boiler & Tank – Klinger Gauge Glasses (Reflex & Transparent)

อะไหล่กระจกวัดระดับ (Gauge Glasses) สำหรับอุปกรณ์วัดระดับของเหลวในระบบหม้อไอน้ำ ถังแรงดัน และกระบวนการอุตสาหกรรม ผลิตตามมาตรฐานสากล DIN 7081 / OeNORM M 7354 รองรับการใช้งานทั้งแบบ Reflex Glass และ Transparent Glass พร้อมซีลปะเก็นและแผ่น Mica Shield สำหรับงานไอน้ำแรงดันสูง

เหมาะสำหรับงาน Steam, HPHW, น้ำร้อนแรงดันสูง, น้ำมัน และของเหลวอุตสาหกรรมที่ไม่ทำปฏิกิริยากัดกร่อนผิวกระจกอย่างรุนแรง โดยเลือกประเภทให้เหมาะสมตามช่วงแรงดันและอุณหภูมิใช้งาน

ประเภทกระจกวัดระดับ

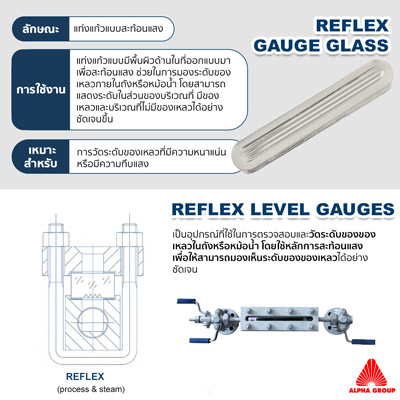

1️⃣ Reflex Gauge Glass

กระจกแบบสะท้อนแสงในตัว ทำให้มองเห็นระดับของเหลวชัดเจนโดยไม่ต้องใช้แสงส่องผ่านด้านหลัง

• เหมาะกับงานไอน้ำและน้ำร้อนแรงดันปานกลาง
• โครงสร้างแข็งแรง ทนแรงดันสูงตามขนาดที่กำหนด
• ลดความซับซ้อนในการติดตั้ง

2️⃣ Transparent Gauge Glass (Type A, B, H, TA28)

กระจกใส ใช้ร่วมกับแผ่น Mica Shield ในงานไอน้ำแรงดันสูง

• รองรับแรงดันสูงกว่าแบบ Reflex
• สำหรับไอน้ำมากกว่า 35 bar แนะนำใช้ Mica Shield
• สำหรับไอน้ำแรงดันสูงมาก (เช่น >120 bar) ใช้เฉพาะรุ่น TA28 ตามข้อกำหนดผู้ผลิต

ซีล ปะเก็น และ Mica Shield

มีชุดซีลและ Cushion Gasket ผลิตจากวัสดุ Asbestos-Free
พร้อม Mica Shield คุณภาพสูง สำหรับป้องกันการกัดกร่อนผิวกระจกในงานไอน้ำอุณหภูมิสูง

ช่วยยืดอายุการใช้งานกระจก และเพิ่มความปลอดภัยของระบบวัดระดับ
