KLINGER® top-graph 2000 แผ่นปะเก็นกราไฟต์เสริมแรง สำหรับงานไอน้ำและอุตสาหกรรมหนัก

KLINGER® top-graph 2000 จาก KLINGER คือวัสดุปะเก็นชนิดกราไฟต์ผสมเส้นใยสังเคราะห์ ยึดประสานด้วย NBR ที่ออกแบบมาเพื่อให้ได้ทั้ง “ความยืดหยุ่น” และ “ความแข็งแรงเชิงกล” ในแผ่นเดียว เหมาะสำหรับงานไอน้ำ งานพลังงาน และกระบวนการผลิตที่ต้องการความทนทานต่ออุณหภูมิและแรงกดสูง

วัสดุรุ่นนี้ให้ค่าการคืนตัว (Recovery) สูง ช่วยรักษาแรงกดหน้าสัมผัสหน้าแปลนได้ดี ลดความเสี่ยงการรั่วซึมเมื่ออุณหภูมิเปลี่ยนแปลง พร้อมค่าการคลายความเค้น (Stress Relaxation) ที่เหมาะสมกับงานที่มีอุณหภูมิสูงต่อเนื่อง เช่น ระบบไอน้ำและของไหลร้อน

• โครงสร้างกราไฟต์เสริมแรง ให้ความยืดหยุ่นดี พร้อมรับแรงกดหน้าแปลนได้สูง

• ทนต่ออุณหภูมิและความดันตามกราฟ P–T (ขึ้นอยู่กับความหนาและเงื่อนไขการใช้งาน)

• ค่าการรั่วซึมต่ำ (Low Leak Rate) ผ่านการทดสอบตามมาตรฐาน EN 13555

• เหมาะกับงานไอน้ำ น้ำมัน เชื้อเพลิง และสารเคมีบางประเภท (ควรตรวจสอบ Chemical Compatibility ก่อนใช้งาน)

• ได้รับการรับรองมาตรฐานสากล เช่น BAM, DIN-DVGW, DNV GL และ TA-Luft (Clean Air)

การใช้งานที่เหมาะสม

• ระบบไอน้ำ (Steam Line)
• อุตสาหกรรมพลังงาน และโรงไฟฟ้า
• อุตสาหกรรมเคมี และ Oil & Gas
• ระบบท่อในโรงงานอุตสาหกรรมทั่วไป

มีความหนาให้เลือกตั้งแต่ 0.5 – 3.0 มม. ขนาดแผ่นมาตรฐาน 1000×1500 มม. และ 2000×1500 มม. รองรับการตัดตามแบบหน้าแปลน

KLINGERSIL® C-4500 แผ่นปะเก็นทนสารเคมีประสิทธิภาพสูง สำหรับงานอุตสาหกรรมหนัก

KLINGER KLINGERSIL® C-4500 คือวัสดุปะเก็นแบบแผ่น (Gasket Sheet) ที่ออกแบบมาสำหรับอุตสาหกรรมเคมีและงานกระบวนการผลิตที่ต้องเผชิญกับอุณหภูมิและความดันสูง รวมถึงสารเคมีหลากหลายประเภท โดยผลิตจาก เส้นใยคาร์บอน (Carbon Fibers) ผสมสารเพิ่มคุณสมบัติทนความร้อน และยึดประสานด้วย NBR (Nitrile Butadiene Rubber)

วัสดุรุ่นนี้เหมาะสำหรับงานซีลหน้าแปลน (Flange Sealing) ในระบบท่อ ไอน้ำร้อนยิ่งยวด (Superheated Steam) น้ำมัน เชื้อเพลิง สารละลายด่าง และกรดอ่อน ตามหลักการใช้งานทางวิศวกรรมที่ต้องการค่าการรั่วซึมต่ำและความคงตัวภายใต้แรงกดสูง

• ทนความร้อนและแรงกดสูง
  มีค่าการคงรูปและ Stress Relaxation ดีที่อุณหภูมิสูง (ทดสอบที่ 175°C และ 300°C ตามมาตรฐาน DIN)

• ค่าการรั่วซึมต่ำ (Low Leak Rate)
  ผ่านการทดสอบตาม EN 13555 และ VDI 2440 เหมาะกับงานที่ต้องการควบคุมการรั่วไหลของก๊าซ

• รองรับงานด้านสิ่งแวดล้อมและความปลอดภัย
  ได้รับการรับรองตามมาตรฐาน TA-Luft (Clean Air) และ Fire-Safe ตาม DIN EN ISO 10497

• ทนสารเคมีหลากหลายกลุ่ม
  เช่น น้ำมัน เชื้อเพลิง ไฮโดรคาร์บอน สารละลายเกลือ ด่าง และกรดเจือจาง (ควรตรวจสอบ Chemical Compatibility ก่อนใช้งานทุกครั้ง)

• เหมาะสำหรับหลายอุตสาหกรรม
  เช่น Chemical, Oil & Gas, Energy, Marine, Pulp & Paper และงานอุตสาหกรรมทั่วไป

เหมาะกับการใช้งานประเภทใด?

• หน้าแปลนระบบไอน้ำแรงดันสูง
• ระบบส่งผ่านสารเคมี
• ระบบน้ำมันและเชื้อเพลิง
• งานที่ต้องการปะเก็นทนด่างและอุณหภูมิสูง

การเลือกใช้งานควรพิจารณาความเข้ากันได้ทางเคมี (Chemical Resistance) และค่าแรงกดผิวหน้า (Surface Pressure) ตาม P-T Diagram ของผู้ผลิต

แผ่นปะเก็นอัดเส้นใยสังเคราะห์ KLINGERSIL® C-4430

KLINGERSIL® C-4430 คือแผ่นปะเก็นชนิดอัดเส้นใยสังเคราะห์ยึดประสานด้วย NBR (Nitrile Butadiene Rubber) ออกแบบเพื่อรองรับงานซีลในระบบน้ำร้อน ไอน้ำอุณหภูมิสูง และของไหลอุตสาหกรรมหลากหลายประเภท โดยเน้นคุณสมบัติด้าน stress relaxation ต่ำ และ ความสามารถในการคงแรงกด (bolt load retention) ได้ดี ช่วยลดความเสี่ยงการรั่วซึมเมื่อใช้งานต่อเนื่องภายใต้สภาวะอุณหภูมิและความดันที่เหมาะสมตามกราฟ P-T ของวัสดุ

• ผลิตจากเส้นใยสังเคราะห์คุณภาพสูงยึดประสานด้วย NBR ให้สมดุลด้านความแข็งแรงและความยืดหยุ่น
• ค่า Stress Relaxation ต่ำ ช่วยรักษาแรงกดหน้าแปลน ลดโอกาสการคลายตัวของหน้าแปลนในงานอุณหภูมิสูง
• ค่าการรั่วซึม (Leakage rate) อยู่ในระดับที่เหมาะสมกับงานอุตสาหกรรมทั่วไป ตามการทดสอบมาตรฐาน EN 13555
• ทนต่อ น้ำร้อน ไอน้ำ น้ำมัน เชื้อเพลิง ก๊าซ เกลือ สารหล่อลื่น และกรด–ด่างเจือจาง (ควรตรวจสอบ Chemical Compatibility ก่อนเลือกใช้งานทุกครั้ง)
• มีการรับรองมาตรฐานสากลหลายรายการ เช่น DIN-DVGW, WRAS, TA-Luft และ Fire-Safe ตาม DIN EN ISO 10497 / ISO 19921
• มีค่า ASME Sealing Factors (m และ y) สำหรับการคำนวณออกแบบหน้าแปลนตาม ASME Code

การใช้งานที่เหมาะสม

เหมาะสำหรับอุตสาหกรรมทั่วไป เช่น

• Chemical Process
• Oil & Gas
• Energy & Utility
• Pulp & Paper
• Marine
• Food & Beverage (ในงานที่ข้อกำหนดสอดคล้องกับใบรับรองวัสดุ)

การเลือกใช้งานควรพิจารณาความดัน อุณหภูมิ ชนิดของไหล และแรงกดหน้าแปลนตามกราฟ P-T และข้อกำหนดการออกแบบ เพื่อให้สอดคล้องกับมาตรฐานความปลอดภัยทางวิศวกรรม

แผ่นปะเก็นอุตสาหกรรม KLINGERSIL C-4400

วัสดุปะเก็นใยอารามิดผสาน NBR เพื่อการซีลที่ปลอดภัยและเชื่อถือได้

KLINGERSIL C-4400 คือแผ่นปะเก็นชนิด Soft Gasket Material ผลิตจากเส้นใยอารามิด (Aramid Fiber) ประสานด้วยยาง NBR ออกแบบมาสำหรับงานซีลหน้าแปลนในระบบท่อและอุปกรณ์อุตสาหกรรมที่ต้องการความแน่น (Tightness) และความทนทานต่อสื่อหลากหลายประเภท ตามหลักวิศวกรรมการซีลหน้าแปลน (Flanged Joint Sealing)

วัสดุรุ่นนี้เหมาะสำหรับอุตสาหกรรมทั่วไป เคมี ปิโตรเคมี พลังงาน อาหารและเครื่องดื่ม ระบบสาธารณูปโภค และงานเครื่องจักรกล โดยสามารถใช้งานกับ น้ำ น้ำมัน เชื้อเพลิง ก๊าซ ไอน้ำ สารละลายเกลือ แอลกอฮอล์ และกรด–ด่างเจือจาง (ควรตรวจสอบ Chemical Compatibility ก่อนการเลือกใช้งานทุกครั้ง)

Gasket KLINGERSIL® C-4400 เป็นวัสดุปะเก็นอเนกประสงค์สำหรับการซีลที่ปลอดภัยและเชื่อถือได้ ประกอบด้วยโครงสร้างพิเศษ ซึ่งมอบการผสมผสานคุณสมบัติที่แตกต่างกันอย่างยอดเยี่ยม ทนทานต่อน้ำมัน, น้ำ, สารเคมี และตัวทำละลายหลากหลายชนิด

ปะเก็นไม่ผสมใยหิน Non-Asbestos gaskets ผลิตจากวัสดุที่ปลอดภัยและมีคุณสมบัติทนทาน เช่น ใยแก้ว แกรไฟต์ PTFE ยางสังเคราะห์ และเส้นใยธรรมชาติผสมสารเติมแต่ง วัสดุเหล่านี้มีความยืดหยุ่น ทนต่อความร้อนและสารเคมีได้ดี ช่วยป้องกันการรั่วไหลในระบบท่อและอุปกรณ์ต่าง ๆ โดยไม่เป็นอันตรายต่อสุขภาพของผู้ใช้งาน

• ปะเก็นอุตสาหกรรมคุณภาพสูง สำหรับงานซีลหน้าแปลนแรงดัน
• ทนความร้อนและแรงกดได้ดีตามกราฟ P-T
• ค่าการรั่วซึมต่ำ รองรับมาตรฐานสากล
• เหมาะกับงานน้ำ น้ำมัน ก๊าซ และสารเคมีเจือจาง
• รองรับการออกแบบตาม ASME Code

แผ่นปะเก็นอัดใยหิน (Compressed Asbestos Gasket Sheet) จาก KLINGER ถูกออกแบบมาสำหรับงานซีลหน้าแปลนในระบบอุตสาหกรรมที่ต้องการความทนทานต่ออุณหภูมิและแรงดันสูง เหมาะสำหรับการใช้งานกับไอน้ำ อากาศ ก๊าซ น้ำมัน และสารเคมีทั่วไป วัสดุผ่านการพัฒนาให้มีความเสถียรในการใช้งาน ลดการรั่วซึม และรองรับสภาวะการทำงานที่หลากหลายตามมาตรฐานวิศวกรรม

• KLINGER 1000 สำหรับการใช้งานที่มีความดันและอุณหภูมิสูง เหมาะสมอย่างยิ่งสำหรับระบบที่มีการเปลี่ยนแปลงอุณหภูมิและความดันขึ้นๆลงๆ มีส่วนผสมเส้นใยคริโซไทล์ แอสเบสทอส และ SBR พร้อมเสริมความแกร่งด้วยใยเหล็ก

• KLINGER 80 เป็นปะเก็นคุณภาพ มีส่วนผสมของเส้นใยคริโซไทล์ เอสเบสทอส และ SBR

• KLINGERIT 3XA เป็นปะเก็นแผ่นใยหินทนความร้อนรุ่นสูงสุดสำหรับการใช้งานทั่วไป โดยเฉพาะเหมาะกับการใช้งานกับไอน้ำ ในสภาวะรวมถึงเหมาะกับ Compressed Air และก๊าซต่างๆ รวมถึงใช้ได้กับสารอินทรีย์ต่าง ๆ

• UNIVERSAL 3XA เป็นปะเก็นที่ต้านทานการกัดกร่อนของน้ำมันผลิตจากใยคริโซไทล์ แอสเบสทอส และ NBR เหมาะใช้งานกับเครื่องจักรอุตสาหกรรมที่มีการหล่อลื่นด้วยน้ำมันและระบบฮอตออยล์ หรือระบบที่เป็นของเหลวอุณหภูมิสูง สามารถใช้กับกรดอ่อน-ด่างอ่อน และแก๊สทั่วไป

• Oilit 3XA ปะเก็นที่มีคุณสมบัติในการกันน้ำมันและสารประกอบจากปิโตรเลียมโดยเฉพาะ เหมาะสำหรับการใช้งานกับสารทำความเย็น ตัวปะเก็นผลิตจาก Chrysolite Asbestos Fibre โดยมี NBT เป็นตัว Binder ได้รับการรับรองจาก Water Research Council มาตรฐานสำหรับน้ำดื่ม

3XA เป็นคุณสมบัติพิเศษของวัสดุที่ใช้ผลิตปะเก็น UKL non asbestos gasket sheets

ป้องกันการติดแน่น (Anti-Stick): ช่วยลดความจำเป็นในการใช้จาระบีหล่อลื่นหน้าแปลน ทำให้การทำความสะอาดหน้าแปลนรวดเร็วและปลอดภัยยิ่งขึ้น รวมทั้งช่วยให้การติดตั้งปะเก็นใหม่แน่นหนาขึ้น

ป้องกันการกัดกร่อน (Anti-Corrosion): ช่วยลดปริมาณคลอไรด์ที่ละลายออกมาจากวัสดุหน้าแปลน ซึ่งจะช่วยลดการกัดกร่อนของวัสดุ

ป้องกันการรั่วซึม (Anti-Leak): ช่วยปรับเข้ากับความไม่เรียบของหน้าแปลน ทำให้เกิดการซีลแบบไมโครซีลที่ดีขึ้น

Gasket UKL Soft-Plus เป็นวัสดุ 100% Expanded PTFE เป็นปะเก็นแบบที่มีความอ่อนแบบพิเศษ เหมาะกับการใช้งานในการซีลที่มีค่าโหลดต่ำ ทนต่อแรงบีบอัดได้สูง สามารถใช้งานกับหน้าแปลนที่มีพื้นผิวไม่สม่ำเสมอได้เป็นอย่างดี นุ่ม บิดงอและยืดหยุ่นได้ตามต้องการ

วัสดุ Expanded PTFE นี้ มีความทนทานต่อการกัดกร่อนที่ดีเยี่ยม จึงเป็นวัสดุปะเก็นคุณภาพสูงสำหรับการใช้งานที่หลากหลาย

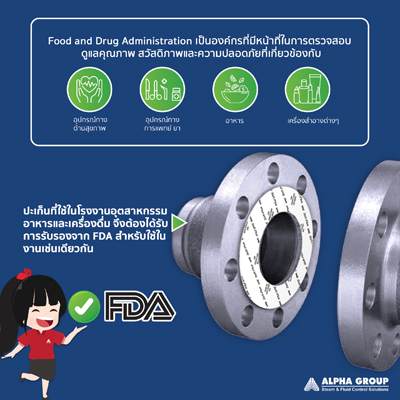

อีกทั้งปะเก็น UKL soft-plus ปราศจากแร่ใยหิน และยังได้รับการรับรองมาตรจาก FDA จึงมั่นใจได้ว่า เป็นเกรดที่สามารถใช้กับงานอาหารและเครื่องดื่มได้

Klinger Magnetic Level Gauges – ระบบวัดระดับของเหลวด้วยแม่เหล็ก สำหรับงานอุตสาหกรรมความปลอดภัยสูง

Magnetic Level Gauge (MLG) คืออุปกรณ์วัดระดับของเหลวแบบไม่สัมผัสภายนอก (Non-Contact Indication) ที่ออกแบบตามหลักวิศวกรรมเพื่อให้การแสดงผลแม่นยำ ปลอดภัย และทนทานต่อสภาวะการใช้งานรุนแรง เหมาะสำหรับงานที่เกี่ยวข้องกับของเหลวอันตราย ของเหลวไวไฟ ของเหลวกัดกร่อน หรือระบบที่ต้องการความเชื่อถือได้สูง

• แสดงผลต่อเนื่อง (Continuous Level Indication) ตอบสนองทันทีเมื่อระดับของเหลวเปลี่ยนแปลง
• ระบบแม่เหล็ก Omni-Directional พร้อม Free Float แบบไม่ต้องมีไกด์ (Non-Guided System) ลดปัญหาการติดขัดของลูกลอย
• โครงสร้างปิดสนิท (Sealed Chamber Design) ลดความเสี่ยงการรั่วไหลสู่บรรยากาศ เหมาะกับของเหลวอันตรายหรือเป็นพิษ
• รองรับแรงดันสูงได้ถึง 400 bar (ตามการออกแบบ)
• รองรับอุณหภูมิสูงได้ถึง 400°C (ขึ้นกับวัสดุและเงื่อนไขใช้งาน)
• รองรับช่วงความถ่วงจำเพาะ (SG) ประมาณ 0.3 – 2.2
• ความยาวผลิตได้ตามต้องการ (ต่อเนื่องได้ถึง 6 เมตรต่อท่อน)
• ตัวเรือนแสดงผลหมุนได้ 360° เพื่อให้เหมาะกับตำแหน่งติดตั้ง
• ป้องกันระดับ IP66/IP67
• มีระบบ Automatic Float Fail Warning เพิ่มความมั่นใจในการตรวจสอบ
• มีวัสดุให้เลือก เช่น Stainless Steel, Titanium, PTFE/PFA Lined, PP, PVDF, uPVC ตามสภาพของไหล

ระบบเสริมสำหรับการควบคุมและสัญญาณ

1. Level Switch (Point Switching)
สามารถติดตั้งสวิตช์เตือนระดับสูง–ต่ำ หรือระดับกลาง พร้อมตัวเลือกแบบ Intrinsically Safe (I.S.) และ Explosion Proof ตามมาตรฐาน ATEX

2. Level Transmitter 4–20 mA

• ระบบ Two-wire 4–20 mA

• ความละเอียดมาตรฐาน 5 / 10 / 20 mm

• รองรับ HART®, PROFIBUS® PA, FOUNDATION™ Fieldbus (Option)

• ติดตั้งเพิ่มภายหลัง (Retrofit) ได้โดยไม่ต้องหยุดกระบวนการ

อะไหล่กระจกมองระดับทรงกลม KLINGER (Circular Sight Glass Spare Parts)

อะไหล่กระจกมองระดับทรงกลมจาก KLINGER ออกแบบสำหรับงานวัดและตรวจสอบระดับของเหลวในระบบอุตสาหกรรม เช่น หม้อไอน้ำ ถังแรงดัน และระบบท่อกระบวนการผลิต โดยผลิตจาก Borosilicate Glass ชนิด Extra-Hard ผ่านกระบวนการอบชุบแข็ง (Thermally Pre-stressed) และทดสอบคุณสมบัติตามมาตรฐาน DIN / OeNORM เพื่อความมั่นใจด้านความแข็งแรงและความปลอดภัยในการใช้งาน

คุณสมบัติทางวิศวกรรม

• รองรับอุณหภูมิการใช้งานตั้งแต่ -273°C ถึง +300°C (บางขนาดรองรับได้ถึง 356°C)
• ค่าความทนแรงดัด (Bending Strength) ≥ 160 N/mm²
• ค่าสัมประสิทธิ์การขยายตัวเชิงเส้นต่ำ ลดความเสี่ยงจาก Thermal Shock
• ความทนทานต่อสารเคมีสูง

  • Hydrolytic Class 1 (ISO 719)

  • Acid Class 1 (DIN 12116)

  • Alkali Class 2 (ISO 675)

• ไม่อนุญาตให้ใช้กระจกโซดาไลม์ (Soda-lime glass) เพื่อความปลอดภัยในงานแรงดัน

การเลือกใช้งานอย่างถูกต้อง

ความหนาของกระจกต้องคำนวณตามหลักวิศวกรรม โดยพิจารณา:

• เส้นผ่านศูนย์กลางเฉลี่ยของปะเก็น
• แรงดันใช้งานสูงสุด (PB – Working Pressure)
• ค่าความแข็งแรงของวัสดุ
• Safety Factor ที่เหมาะสม

มีขนาดให้เลือกหลากหลาย ทั้งแบบตามมาตรฐาน DIN 7080 และ OeNORM M7353 รวมถึงขนาดพิเศษสำหรับงานเฉพาะทาง พร้อมชุดปะเก็น (Gasket Set) และแผ่นไมก้า (Mica) สำหรับงานไอน้ำแรงดันสูง

RTJ – Ring Type Joint Gasket (Metallic Gasket) สำหรับงานแรงดันสูง

RTJ – Ring Type Joint Gasket เป็นปะเก็นโลหะสำหรับงานซีลหน้าแปลนที่ต้องการความทนทานต่อแรงดันและอุณหภูมิสูง เหมาะสำหรับอุตสาหกรรมปิโตรเคมี โรงกลั่น น้ำมันและก๊าซ รวมถึงงาน Offshore ที่ต้องการความมั่นคงของระบบซีลในสภาวะการทำงานหนัก

RTJ ถูกออกแบบให้ใช้งานร่วมกับหน้าแปลนร่อง (Grooved Flange) แบบ Precision Machined โดยผลิตตามมาตรฐาน ASME B16.20 และ API 6A เพื่อให้มั่นใจในความแม่นยำของมิติและประสิทธิภาพการซีลตามหลักวิศวกรรม

• รองรับแรงดันสูงตั้งแต่ Class 150 – 2500 (ASME) และสูงสุดถึง Class 20000 (API 6BX) ตามประเภทของ Ring
• ออกแบบให้เกิดการเสียรูป (Controlled Deformation) ของปะเก็น เพื่อสร้างแรงกดซีลโดยไม่ทำลายหน้าแปลน
• มีทั้งแบบ Type R (Oval / Octagonal), RX และ BX รองรับงานมาตรฐาน ASME และ API
• รุ่น RX และ BX เป็นแบบ Pressure Energised แรงดันภายในยิ่งสูง แรงซีลยิ่งเพิ่ม
• สามารถเลือกวัสดุตามความเข้ากันได้ทางเคมี (Chemical Compatibility) และอุณหภูมิใช้งาน
• มีการระบุ Ring Number, วัสดุ และข้อมูลการผลิตเพื่อการตรวจสอบย้อนกลับ

หมายเหตุ: การเลือกวัสดุและรุ่นควรพิจารณาโดยวิศวกรผู้รับผิดชอบตามสภาวะการใช้งานจริง

ประเภท RTJ ที่รองรับ

1. Type R (Oval & Octagonal)

เหมาะสำหรับหน้าแปลนร่องมาตรฐาน ใช้งานได้ใน Class 150–2500 (ASME) และ API 6B

2. Type RX

พัฒนาจาก Type R ให้มีคุณสมบัติ Pressure Energised เพิ่มแรงซีลเมื่อแรงดันเพิ่ม รองรับ ASME B16.5 และ API 6B

3. Type BX

ออกแบบสำหรับ API 6BX Flange รองรับแรงดันสูงมากถึง Class 20000 มีรูระบายแรงดัน (Pressure Relief Hole) ลดความเสี่ยงการอัดของไหลใต้ปะเก็น
