Ball Valve เพื่องานอุตสาหกรรมกระดาษ

Application Location: Pulp bleaching

Application Location: Pulp bleaching (กระบวนการฟอกเยื่อกระดาษ)
Media: Hydrogen Peroxide H2O2เป็นสารที่มีฤทธิ์กัดกร่อนรุงแรงและมีคุณสมบัติที่สามารถขยายตัวได้อย่างรวดเร็ว
Description of application:

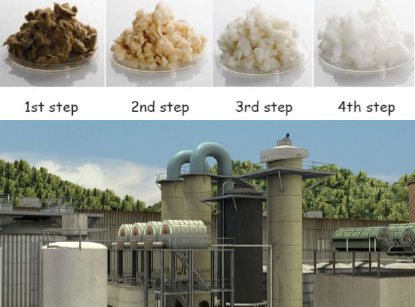

เป็นขั้นตอนหลังจากการผลิตเยื่อกระดาษ (pulping) ในส่วนของเยื่อกระดาษที่ได้จะถูกทำให้แห้งและนำไปฟอกขาว เพื่อเข้าสู่กระบวนการแปรรูปในขั้นตอนต่อไป และในกระบวนการฟอกขาวนี้ ตัวสารฟอกขาวที่นำมาใช้คือ H2O2 (ไฮโดรเจนเปอร์ออกไซด์) สำหรับตัวกลางที่มีฤทธิ์กัดกร่อน

Ball Valve ของ Klinger รุ่น KHA จึงตอบโจทย์กับกระบวนฟอกเยื่อกระดาษได้เป็นอย่างดี เพราะเป็น Ball Valve ที่ออกแบบมาให้ใช้กับสสาร ที่มีการขยายตัวสูงได้ดี

เพราะเป็น Ball valve ที่ผลิตมาจาก Stainless steel ในส่วนของ Stuffing box และ Seat จะเป็นวัสดุ PTFE และในบริเวณด้านบนของ Sealing element ของขาเข้าวาล์วจะมีรูที่ใช้ในการระบายแรงดันอย่างรวดเร็วจากช่องว่างของวาล์ว เพื่อหลีกเลี่ยงการขยายตัวของ Media

Application Location: Recausticizing & Evaporation Area

Application Location: Recausticizing & Evaporation Area กระบวนการนำสารเคมีที่ใช้ในการต้มเยื่อ กลับมาอยู่ในสารอนินทรีย์ที่หลอมเหลว
Media: Nitric acid เป็นสารที่มีฤทธิ์กัดกร่อน
Description of application:
ในบริเวณ Recausticizing และการระเหยของโรงงานกระดาษบางแห่ง ระบบท่อที่ลำเลียง Green liquor จะใช้กรดไนตริกเพื่อทำความสะอาด เพื่อหลีกเลี่ยงการอุดตัน โดยกรดไนตริกนั้นมีฤทธิ์กัดกร่อน ซึ่งสามารถละลายของแข็งที่เกาะอยู่บริเวณพื้นผิวด้านในของท่อ

ด้วยเหตุนี้เอง Klinger ball valve KHA จึงเหมาะสมกับระบบที่ใช้กรดไนตริกทำความสะอาดท่อ

Sealing elements:
Sealing elements ของขาเข้าวาล์วจะมีรูที่ใช้ในการระบายแรงดันอย่างรวดเร็วจากช่องว่างของวาล์ว Sealing elements มาตรฐานของบอลวาล์ว รุ่น KHA คือ KFC Sealing elements (KFC คือ 75% PTFE ผสมกับ 25% Graphite ซึ่งเป็นมาตรฐารการรั่วระดับ A (leakage rate A) ) และบอลวาล์ว KHA จะมีทิศทางการไหลที่กำหนดไว้โดยมีลูกศรบนตัวบอลวาล์วบอกไว้ เพื่อให้การทำงานเป็นไปอย่างเหมาะสม

Stuffing box:
สำหรับ Stuffing box ของ Ball valve รุ่น KHA นั้นมีให้เลือกหลากหลาย และมาตรฐานของบอลวาล์ว รุ่น KHA คือ Labyrinth ซึ่งเหมาะสมกับระบบที่มีการใช้ กรดไนตริก (Nitric acid) ได้เป็นอย่างดี

Ball:
ลูกบอลมาตรฐานเป็น วัสดุสแตนเลส เกรด 1.4401 หรือ 1.4408 ที่มีการเจาะรูขนาดเล็กไว้ที่ด้านบนสำหรับปรับสมดุลแรงดัน

Body:
การเลือกวัสดุของตัววาล์วจะขึ้นอยู่กับความเข้ากันได้ของวัสดุและสสาร
