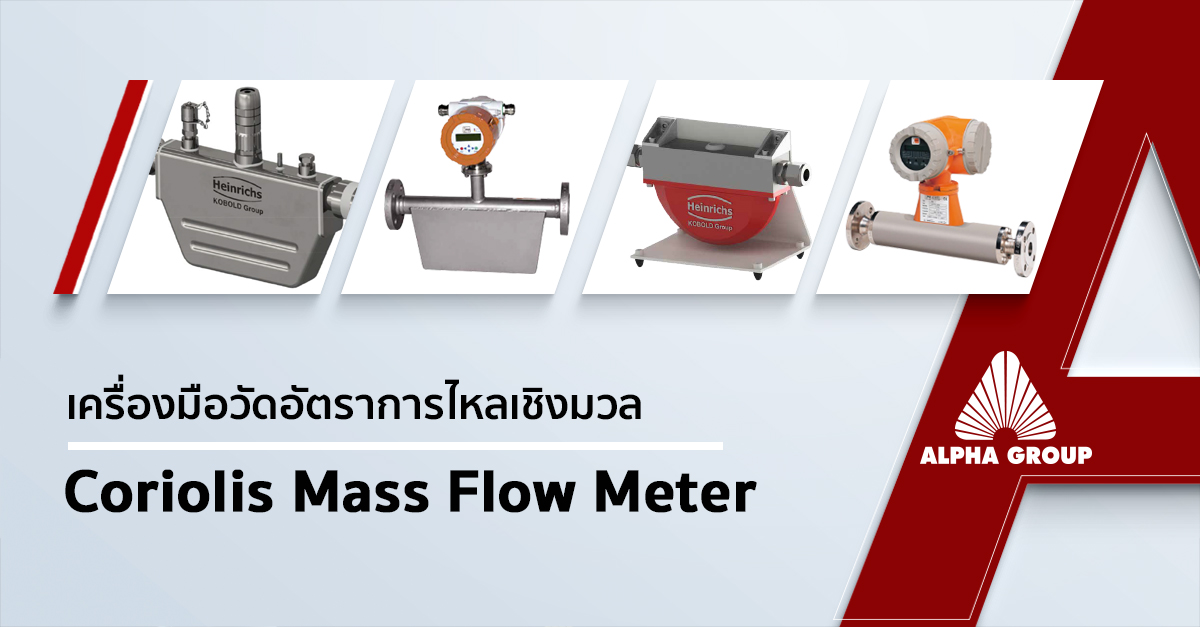

Coriolis Mass Flow Meter

เครื่องมือวัดการไหลแบบ Coriolis นั้นเป็นเครื่องมือวัดการไหลเชิงมวล เมื่อมีมวลไหลผ่านท่อโค้ง (บางรุ่นเป็นแบบท่อตรง) ท่อจะเกิดการบิดตัวที่เรียกว่าแรงบิด Coriolis ที่เกิดขึ้นนี้แปรผันโดยตรงกับปริมาณการไหลของของไหลที่ไหลผ่านท่อโครงสร้างของ Coriolis ประกอบด้วยท่อที่อ่อนตัวได้ Transducer ใช้สำหรับวัดการเคลื่อนที่ (Displacement Measurement) จำนวน 2 ชุด และตัวกำเนิดการสั่น (Vibrator) ติดตั้งอยู่ตรงกลางระหว่างทรานสดิวเซอร์วัดการเคลื่อนที่ทั้งสอง ลักษณะการวางตัวของท่ออ่อนและทรานสดิวเซอร์วัดการเคลื่อนที่

Coriolis Mass Flow Meter
Coriolis Mass Flow Meter
Coriolis Mass Flow Meter
Coriolis Mass Flow Meter

หลักการทำงานของเครื่องมือวัดอัตราการไหลแบบ Coriolis เมื่อของไหลไหลผ่านท่ออ่อน ของไหลที่อยู่ภายในท่อจะพยายามรักษาทิศทางการเคลื่อนที่ให้อยู่ในแนวแรงบิดตัว เมื่อท่อได้รับการกระตุ้นด้วยตัวกำเนิดการสั่นทำให้ท่อแกว่งในแนวระนาบ จากการที่ท่อพยายามรักษาแนวแรงบิดตัวจึงส่งผลให้ท่อเกิดการแกว่งตัวแบบคลื่น Sine wave พฤติกรรมการเคลื่อนที่ของท่อที่เกิดขึ้นนี้เมื่อกำลังไหลผ่านท่อเทียบกับความเร็วในการแกว่งตัวของท่อหาได้จากการวัดระยะการแกว่งตัวในหนึ่งช่วงเวลา ซึ่งค่าความเร็วนี้สัมพันธ์กับการไหลเชิงมวลของของไหล นอกจากเครื่องมือวัดแบบ Coriolis นี้ใช้สำหรับวัดการไหลเชิงมวล (Mass) แล้ว ยังสามารถนำไปประยุกต์ใช้สำหรับการวัดความหนาแน่น (Density) ของสะสารได้เช่นกัน

Kobold & Heinrichs

คุณสมบัติของมิเตอร์วัดการอัตราการไหลเชิงมวลแบบ Coriolis

Sensor & Indicator

Measuring range : 0 to 2200 t/h water

Accuracy :
± 0.1% of reading (Liquid), ± 0.5% of reading (Gas), ± 0,005 g/cm3 with Density Calibration & ± 0,001 g/cm3 with Special Density, ± 0.2 % of reading (Volume), ± Zero Point Stability

Pmax : PN40 (5,800 psi); Tmax : – 40 to +260 °C

Wetted Parts : 316 TI / 1.4571

Connection & Material :
Flange DN 10 to DN400, ½” to 14” class 150/300 & Threaded NPT ½” Female, ½ G Female & Material Stainless Steel 1.4404 (316 L) / Stainless Steel 1.4301 (304) / 1.4404 (316 L) / 1.4571 (316 Ti) / Hastelloy C-22/B-2, Monel, Nickel, Tantalum

Sensor & Housing Material : Stainless Steel 1.4301 (304)

Approval : II 1G Ex ia IIC T6..T5 Ga

Features : Vibration Resistance, Rugged Flow Body

Transmitter

Material : Aluminum Housing & Safety Glass display Cover

Mounting : Integrated or Remote mounted

Power Supply : 19 – 36 VDC, 24 VAC ± 20 %,90 – 265 VAC

Output : Galvanically isolated Current 2 x 0 (4) – 20 mA

Frequency : 1KHz

Ambient Temperature : -20 … +60 °C (standard), -20 … +80 °C (remote mounted)

Ingress Protection : IP 66/ 67/ 68 (EN60529)

Communication : Analog output with HART®, Profibus-PA®, Fieldbus®, Foundation™ or Modbus RTU (RS-485), Contacts
