Thermal Mass Flow Meter

Thermal Mass เป็นค่าคุณสมบัติของสะสารในการสะสมพลังงานความร้อนไว้กับตัว การสะสมความร้อนของทั้งสองสะสารจะไม่เท่ากัน ซึ่งโดยส่วนใหญ่นั้น วัตถุที่มีน้ำหนักและความหนาแน่นสูง จะสะสมความร้อนได้มากกว่า ทั้งนี้การสะสมความร้อนไม่หยุดอยู่แค่การสะสมพลังงานความร้อนของสะสารเพียงอย่างเดียว เพราะเมื่อบรรยากาศรอบสะสารมีการเปลี่ยนแปลงหรือเย็นลง ความร้อนที่สะสมไว้ก็จะแผ่รังสีออกมา ตามกฎของฟิสิกส์ที่ว่าจุดที่มีพลังงานมากจะแผ่พลังงานไปยังจุดที่มีพลังงานน้อยกว่าเสมอ ฉะนั้นพื้นที่โดยรอบสะสารนั้นจึงมีความอุ่นหรือร้อนอยู่เสมอ

ใช้หลักการวัดตรวจวัดค่าความแตกต่างของอุณหภูมิ 2 จุดด้วย RTD sensor เมื่อมีไหลผ่านของแก็สหรือของเหลว จะมีการเปลี่ยนแปลงขึ้นและสัมพันธ์กับอัตราการไหลนั้น Convertor จะคำนวณและแสดงค่าอัตราการไหล พร้อมส่งสัญญาณของการไหลสะสมเป็น Pulse Output / Analog Output / Switch ไปยังอุปกรณ์ในส่วนควบคุมกระบวนการ ซึ่งThermal Mass Flow Meter นี้เหมาะกับการใช้วัดหาอัตราการไหลเชิงมวลในการวัดปริมาณของแก็ส อากาศ หรือของเหลว เป็นต้น

Thermal Mass Flow Meter
Thermal Mass Flow Meter
Thermal Mass Flow Meter

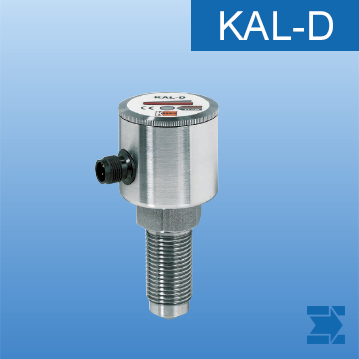

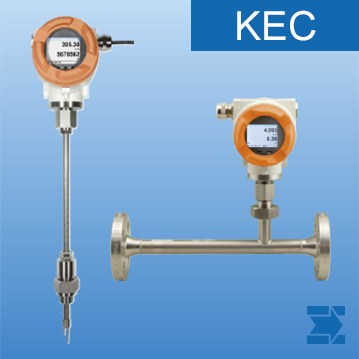

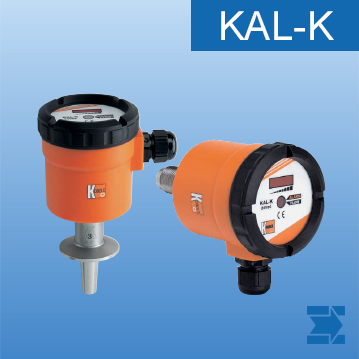

Kobold & Heinrichs

คุณสมบัติของมิเตอร์วัดการอัตราการไหลเชิงมวลในการวัดปริมาณแบบ Thermal Mass Flow Transmitter & Switch

  • Measuring range : 0.1…224 Nm/s
  • Direct mass flow rate measurement of gasses and Water-Based Liquid (Water Content at least 90%) not Suitable for Oils or Fuels
  • Measuring accuracy :
    I. ± 0.3 % of full scale
    II. ± 1.0 % of reading on reading
  • Pmax 100 bar, Tmax 180 °C
  • Fast Response Time : T90 ˂ 3S
  • Repeatability : ± 0.25% of reading in case of correct mounting (mounting support, position, inlet section)
  • Protection : IP 65 / 67
  • Connection : Flange / Threaded / Tri-Clamp®
  • Output : Modbus RTU, 2 x 4-20 mA, Galvanically Isolated for °C and Nm³/h, pulse (pulse rate freely, selectable), alarm max. 48 VDC 0.5 A
  • Supply Voltage : 18…36 VDC ± 2 VDC
