Safety valve มีหน้าที่ระบายแรงดันส่วนเกินในระบบโดยวาล์วจะเปิดเพื่อระบายแรงดันส่วนที่เกินกว่าที่กำหนดออกเพื่อป้องกันอุปกรณ์ภายในระบบ หรือ ผลิตภัณฑ์เสียหาย

สาเหตุที่อาจจะทำให้แรงดันเพิ่มขึ้นในระบบ
• ความดันส่วนเกินที่เกิดจากการขยายตัวทางความร้อน อุณหภูมิที่เพิ่มขึ้นจากความร้อนในระบบหรือจากการแผ่รังสี ทำให้เกิดการขยายทางความร้อน ส่งผลให้ความดันเพิ่มขึ้นเกินจากค่าที่กำหนด จึงต้องมี safety valve เพื่อระบายความดันส่วนเกิน

• ความล้มเหลวจากระบบ (mechanic) เมื่อเกิดแรงดันไฟฟ้าขัดข้อง และทำให้อุปกรณ์ควบคุม เช่น วาล์วควบคุมมีการปิด หรือหรี่วาล์วมากเกินไป หรือมีการเปิดเพื่อระบายแรงดันมามากไป จนทำให้ความดันในระบบเพิ่มขึ้น จำเป็นต้องมี safety valve เพื่อระบายแรงดันส่วนเกิน เช่นกันคือ หากระบบลดแรงดันหรือ PRV เกิดความผิดพลาด จนแรงดันทางด้านขาออกจากวาล์วเพิ่มขึ้นเกินกว่ากำหนดการติด safety valve ก็จะช่วยระบายแรงดันส่วนเกินได้

• แรงดันส่วนเกินในระบบที่มีปฎิกิริยาทางเคมี ปฏิกิริยาคายความร้อนและการก่อตัวของแก๊ส ทำให้เกิดการคายพลังงานตามปฎิกิริยาเคมี ทำให้อุณหภูมิสูงขึ้น ส่งผลให้ความดันเพิ่มขึ้น จึงต้องติดตั้ง safety valve เพื่อระบายความดันส่วนเกิน

ประเภทของ safety valve

ARI-SAFE – Full lift safety valve

ลักษณะการทำงาน:

  • หน้าวาล์วจะถูกออกแบบให้เปิดเพื่อระบายแรงดันส่วนเกินและปิดเมื่อแรงดันลดลงต่ำกว่าที่กำหนด โดยมีลักษณะการเปิดระบายอย่างรวดเร็ว (pop action) เหมาะสำหรับการนำไปใช้งานกับของไหลที่สามารถบีบอัดได้ (compressible fluid) เช่น ไอน้ำ และ ก๊าซ
  • DN ทางฝั่งขาเข้าจะมีขนาดเล็กกว่าทางฝั่งขาออก เนื่องจากเมื่อมีการระบายแรงดันแล้วปริมาตรของ ของไหลจะมีการขยายตัว
  • ระบายแบบรวดเร็วด้วยปริมาณมาก

Application:
เหมาะสำหรับระบบไอน้ำ, ระบบน้ำร้อน, ระบบเครื่องทำความร้อน, ระบบที่มีการใช้สารเคมี สารพิษ และสารไวไฟ, ระบบอุตสาหกรรมทั่วไป

ARI-SAFE P – Standard lift safety valve

ลักษณะการทำงาน:

  • ลักษณะการเปิดระบายแรงดันจะค่อยๆเปิด แบบทีละนิดตามสัดส่วนแรงดันที่เพิ่มขึ้น เหมาะสำหรับการนำไปใช้งานกับของไหลที่ ไม่สามารถบีบอัดได้ (incompressible fluid) เช่น น้ำ หรือ น้ำมัน
  • DN ทางฝั่งขาเข้าจะมีขนาดเท่ากับทางฝั่งขาออก
  • เริ่มระบายแรงดันแบบช้าๆ โดยเริ่มจาก ปริมาณน้อยๆ

Application:

เหมาะกับระบบที่มีแรงดันที่เกิดจากการขยายตัวเนื่องจากความร้อน, compressor protection, ระบบน้ำ, ระบบที่มีปฏิกิริยาเคมี

วิธีเลือกใช้ Safety Valve

Closed lifting device and Closed bonnet

• เหมาะกับระบบที่ใช้media เป็นของเหลว(ร้อน/เย็น) เช่น ระบบที่ใช้น้ำมันเพื่อแลกเปลี่ยนความร้อน และระบบที่ใช้สารทำความเย็น
• ระบบที่มีการใช้สารเคมี,สารพิษ และสารไวไฟ (ควรใช้คู่กับ stainless steel bellow)
• ระบบที่ใช้ไอน้ำ และก๊าซ

Gas tight cap and Closed bonnet

• เหมาะกับระบบที่ใช้media เป็นของเหลว(ร้อน/เย็น) เช่น ระบบที่ใช้น้ำมันเพื่อแลกเปลี่ยนความร้อน และระบบที่ใช้สารทำความเย็น
• ระบบที่มีการใช้สารเคมี,สารพิษ และสารไวไฟ (ควรใช้คู่กับ stainless steel bellow)
• ระบบที่ใช้ไอน้ำ และก๊าซ

Open lifting device and Open bonnet

• เหมาะกับระบบที่ใช้ไอน้ำ,ก๊าซ และ อากาศ
• ไม่เหมาะกับของเหลว

Open lifting device and Closed bonnet

• เหมาะกับระบบที่ใช้ไอน้ำ,ก๊าซ และ อากาศ
• ไม่เหมาะกับของเหลว

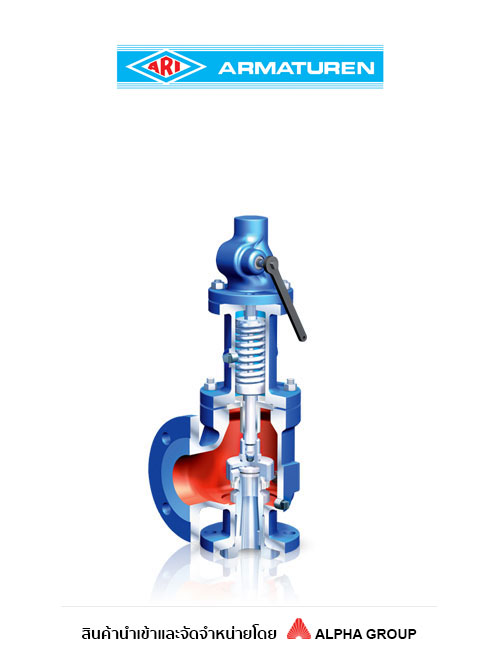

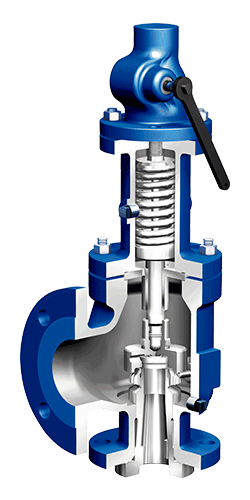

ARI-REYCO R SERIES

  • มีการออกแบบตาม API 526 design/ASME section XIII โดยผ่านการทดสอบตามมาตรฐาน
    – DGRL 2014/68/EU (PED Pressure Equipment Directive)
    – มีการ update จาก ASME Code Section VIII เป็น ASME section XIII
    – UV-stamp,
    – NB-stamp (USA)
    – VdTÜV (Germany)
  • Flip over plug หน้าplug มีสองฝั่งสามารถเปลี่ยนสลับด้านได้ สามารถใช้งานต่อได้ทันที สะดวก รวดเร็ว ต่อการซ่อมบำรุง
  • Disc holder ช่วยให้ plug วางตัวลงบนแนว seat ได้พอดี ทำให้หน้าวาล์วปิดสนิท และช่วยเพิ่มความ ทนทานให้กับ plug
  • Nozzle Guide ถูกออกแบบเป็น Top side threaded สามารถเปลี่ยนถอดได้อย่างง่ายดาย อีกทั้งยังออกแบบมาเพื่อรองรับการสึกกร่อนแทนbody ของวาล์ว
  • Single Adjustable Blow Down ring การปรับระยะของแหวนจะช่วยเพิ่มหรือลดเวลาในการเปิดของวาล์ว และสามารถควบคุมระยะ Over pressure และ ระยะ blowdownได้
  • Bellow เป็น option เสริมช่วยป้องกันผลกระทบจากbackpressure ทำให้การระบายความดันมีความแม่นยำมากขึ้น
  • Bellow ผลิตจากวัสดุพิเศษ (Inconel 625) สามารถต้านทานการกัดกร่อน และช่วยยืดอายุการใช้งาน
  • Full nozzle ANSI 150-2500, Orifice: A-T
  • ARI ออกแบบให้มีจุด Drain hole อยู่จุดที่ต่ำที่สุดเพื่อป้องกันการสะสมของตะกอน และช่วยป้องกันการเกิดสนิม
